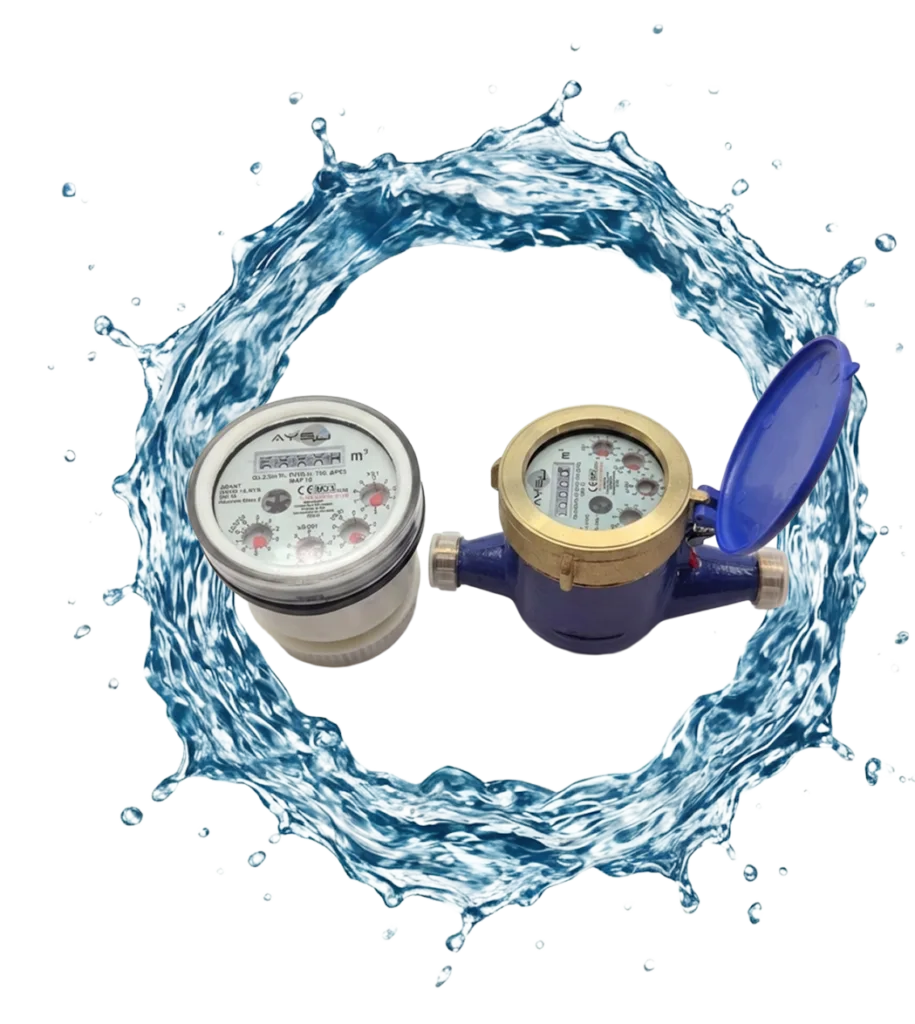

ABANT MJHD-xx-AYS
Çok Hüzmeli Yarı kuru tip Mekanik Su Sayacı
Geniş ve dinamik ölçüm aralığı, R160
Ürünümüzün ISO 4064, OIML R49'a göre MID sertifikası mevcuttur.
Ürünlerimizin 2 yıl garantisi bulunmaktadır.
Pulse, Amr opsiyonları mevcuttur.
Multi-Jet, Yarı Kuru Tip
Su Sayacı
Zorlu şebeke koşulları için özel olarak geliştirilen ABANT MJHD Serisi, 16 Bar basınca dayanıklı ağır hizmet tipi (heavy-duty) pirinç gövdesi ile üstün dayanıklılık sunar. U0/D0 özelliği sayesinde düz boru mesafesine ihtiyaç duymadan en dar alanlara monte edilebilir. R160 ölçüm hassasiyeti ile kayıp-kaçağı (NRW) minimize ederek idareler için maksimum gelir koruması sağlar.
Temel Teknik Avantajlar ve Özellikler:
- Ağır Hizmet Tipi (Heavy-Duty) Dayanıklılık: Standart sayaçların ötesine geçerek 16 Bar (MAP 16) basınca dayanacak şekilde tasarlanmıştır. Şebekedeki ani basınç dalgalanmalarına ve su koçu (water hammer) darbelerine karşı gövde bütünlüğünü korur.
- R160 Yüksek Ölçüm Hassasiyeti: Q3/Q1 ≤ 160 oranı ile en düşük su akışlarını (sızıntıları) bile yakalar. “Gelir Getirmeyen Su” oranını düşürerek faturalandırma verimliliğini artırır.
- Esnek Montaj (U0/D0 Teknolojisi): Giriş ve çıkışlarda düz boru mesafesi gerektirmez. Bu özellik, dirseklerin hemen dibine veya çok dar kolektör alanlarına ölçüm hassasiyetinden ödün vermeden montaj imkanı tanır.
- Net Okuma & Buğu Önleme: Yarı kuru (semi-dry) mekanizması sayesinde gösterge camı altında buğulanma olmaz, sayacın ömrü boyunca net okuma sağlanır.
- IP68 Tam Koruma: Suya ve toza karşı hermetik olarak mühürlenmiştir. Su altında kalsa dahi (sürekli daldırma) performansından ödün vermez.
VERİ TABLOSU
Diameter mm | MJHD-15-AYS | MJHD-20-AYS | MJHD-25-AYS | MJHD-32-AYS | MJHD-40-AYS | MJHD-50-AYS |
DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
Overload Flowrate (Q4) | ≤ 3,125 | ≤ 5,00 | ≤ 7,875 | ≤ 12,5 | ≤ 20,0 | ≤ 31,25 |
Permanent Flowrate (Q3) | ≤ 2,50 | ≤ 4,00 | ≤ 6,30 | ≤ 10,0 | ≤ 16,0 | ≤ 25,0 |
Transitional Flowrate (Q2) | ≥ 0,025 | ≥ 0,04 | ≥ 0,063 | ≥ 0,01 | ≥ 0,16 | ≥ 0,25 |
Minimum Flowrate (Q1) | ≥ 0,0156 | ≥ 0,025 | ≥ 0,0394 | ≥ 0,0625 | ≥ 0,01 | ≥ 0,1563 |
Measuring Range (R) - (Q3/Q1) | ≤ 160 | |||||
Accuracy Class | 2 | |||||
Temperature Class (T) | T50 | |||||
Water Pressure Class (Bar) | MAP 16 | |||||
Horizontal Length (mm) | 110-190 | 160-190 | 160-260 | 200-300 | 270-300 | |
Pressure Loss Class (Bar) | ΔP 63 | |||||
Flow Profile Sensivity Class | U0 D0 | |||||
Orientation | H (Yatay) | |||||
Ölçüler
Size | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
L | 165 | 190 | 260 | 260 | 300 | 300 |
L1 | 259 | 294 | 380 | 384 | 431 | 448 |
D | G3/4 | G1B | G1(1/4)B | G1(1/2)B | G2B | G2(1/2)B |
d | R1/2 | R3/4 | R1 | R1(1/4) | R1(1/2) | R2 |
H | 107,5 | 107,5 | 117,5 | 117,5 | 141,5 | 177 |
