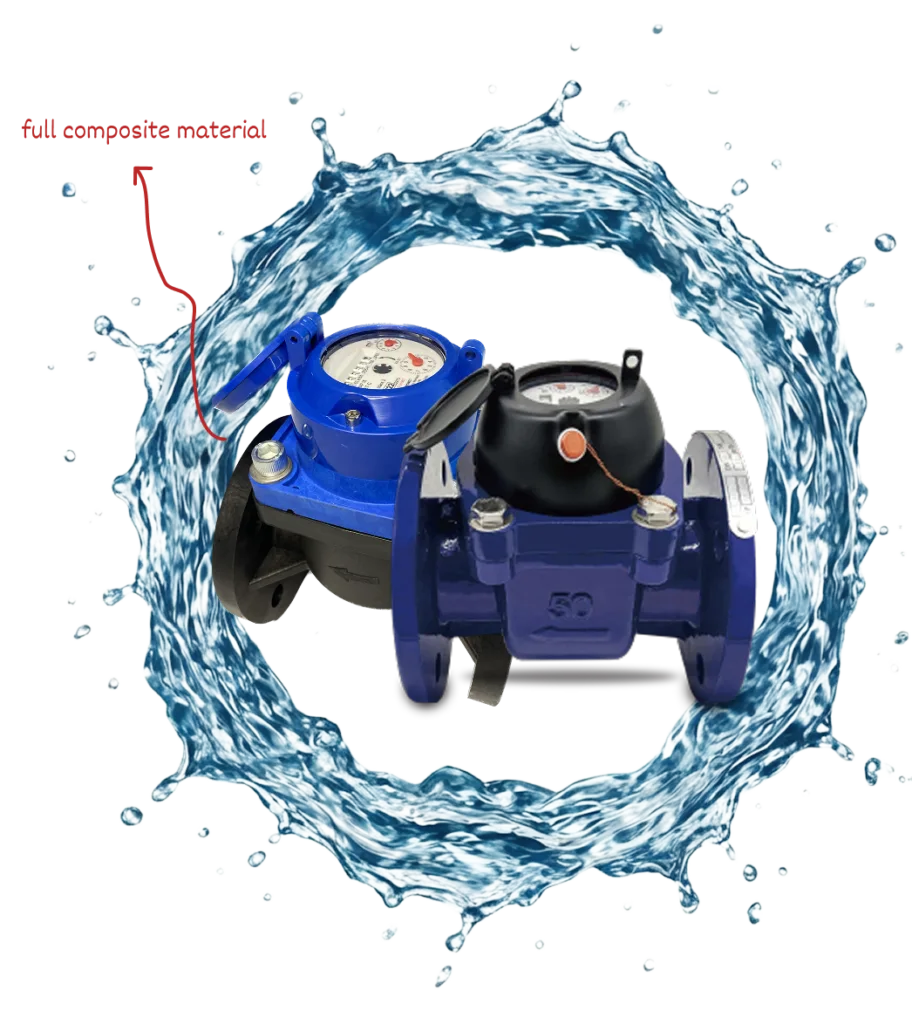

AYSU WT-xx-ET
Tarımsal Tek Hüzmeli Mekanik Woltman Su Sayacı
Geniş ve dinamik ölçüm aralığı, R40
Ürünümüzün ISO 4064, OIML R49'a göre MID sertifikası mevcuttur.
Ürünlerimizin 2 yıl garantisi bulunmaktadır.
Pulse, Amr opsiyonları mevcuttur.
Woltman Tipi Sanayi Su Sayacı (DN50-DN300)
Konut, ticari ve ağır sanayi tesisatları için geliştirilen WT-XX-ET Serisi, DN50’den DN300’e kadar geniş bir yelpazede yüksek debili su ölçümü sağlar. Woltman tipi kuru mekanizması ve manyetik aktarım teknolojisi sayesinde gösterge paneli asla kararmaz. En zorlu koşullar için epoksi kaplı döküm gövdeye sahip olan bu sayaç, “Değiştirilebilir Ölçüm Ünitesi” özelliği ile tesisattan sökülmeden yerinde bakım imkanı sunarak işletme maliyetlerini düşürür.
Öne Çıkan Endüstriyel Avantajlar:
- Kolay Bakım (Değiştirilebilir Ünite): Sayacın en kritik özelliği, ölçüm mekanizmasının gövdeden bağımsız olmasıdır. Bakım veya kalibrasyon gerektiğinde, sayacı boru hattından sökmenize gerek kalmaz; sadece üst flanşı açarak mekanizmayı kolayca değiştirebilirsiniz.
- Kuru Tip & Manyetik Aktarım: Gösterge grubu suyla temas etmez (Dry-Dial). Türbin dönüşü manyetik kavrama ile iletildiği için gösterge camı zamanla yosun tutmaz, kararmaz ve her zaman ilk günkü netlikte okunur.
- Geniş Kapasite ve Çap: DN50’den DN300’e kadar flanşlı bağlantı seçenekleri sunar. 25 m³/h ile 1600 m³/h arasındaki devasa su akışlarını (Q3) hassasiyetle ölçer.
- Ağır Hizmet Tipi Dayanıklılık: Dökme demir veya çelikten üretilen gövde, korozyona karşı özel epoksi boya ile korunmuştur. 16 Bar basınca dayanıklı yapısı ile endüstriyel şebekelerde güvenle kullanılır.
- Otomasyona Hazır (Pulse Çıkışı): Standart mekanik numaratörün yanı sıra, opsiyonel “Reed Switch” takılarak SCADA, bina otomasyonu veya uzaktan okuma sistemlerine pulse sinyali verebilir.
VERİ TABLOSU
Diameter mm | WT-50-ET | WT-65-ET | WT-80-ET | WT-100-ET | WT-125-ET | WT-150-ET | WT-200-ET | WT-250-ET | WT-300-ET |
DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | |
Overload Flowrate (Q4) | ≤ 31,25 | ≤ 50 | ≤ 78,75 | ≤ 125 | ≤ 200 | ≤ 312,5 | ≤ 500 | ≤ 787,5 | ≤ 787,5 |
Permanent Flowrate (Q3) | ≤ 25 | ≤ 40 | ≤ 63 | ≤ 100 | ≤ 160 | ≤ 250 | ≤ 400 | ≤ 630 | ≤ 630 |
Transitional Flowrate (Q2) | ≥ 1,000 | ≥ 1,6 | ≥ 2,52 | ≥ 4,0 | ≥ 6,4 | ≥ 10,00 | ≥ 16,0 | ≥ 25,0 | ≥ 40,0 |
Minimum Flowrate (Q1) | ≥ 0,0625 | ≥ 1,00 | ≥ 1,575 | ≥ 2,5 | ≥ 4,0 | ≥ 6,25 | ≥ 10,0 | ≥ 15,75 | ≥ 25,0 |
Measuring Range (R) - (Q3/Q1) | ≤ 40 | ||||||||
Accuracy Class | 2 | ||||||||
Temperature Class (T) | T30/T50 | ||||||||
Water Pressure Class (Bar) | MAP 16 | ||||||||
Horizontal Length (mm) | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
Pressure Loss Class (Bar) | ΔP 63 | ||||||||
Flow Profile Sensivity Class | U10 D5 | ||||||||
Orientation | H (Yatay) / V (Dikey) | ||||||||
Ölçüler
Size | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
L | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
H | 252 | 262 | 279,5 | 289,5 | 303 | 332,5 | 389 | 442,5 | 488 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 445-460 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 400-410 |
nxM | 4xM16 | 4xM16 | 8xM16 | 8xM16 | 8xM16 | 8xM20 | 8-12xM20 | 12xM20-24 | 12xM20-24 |
