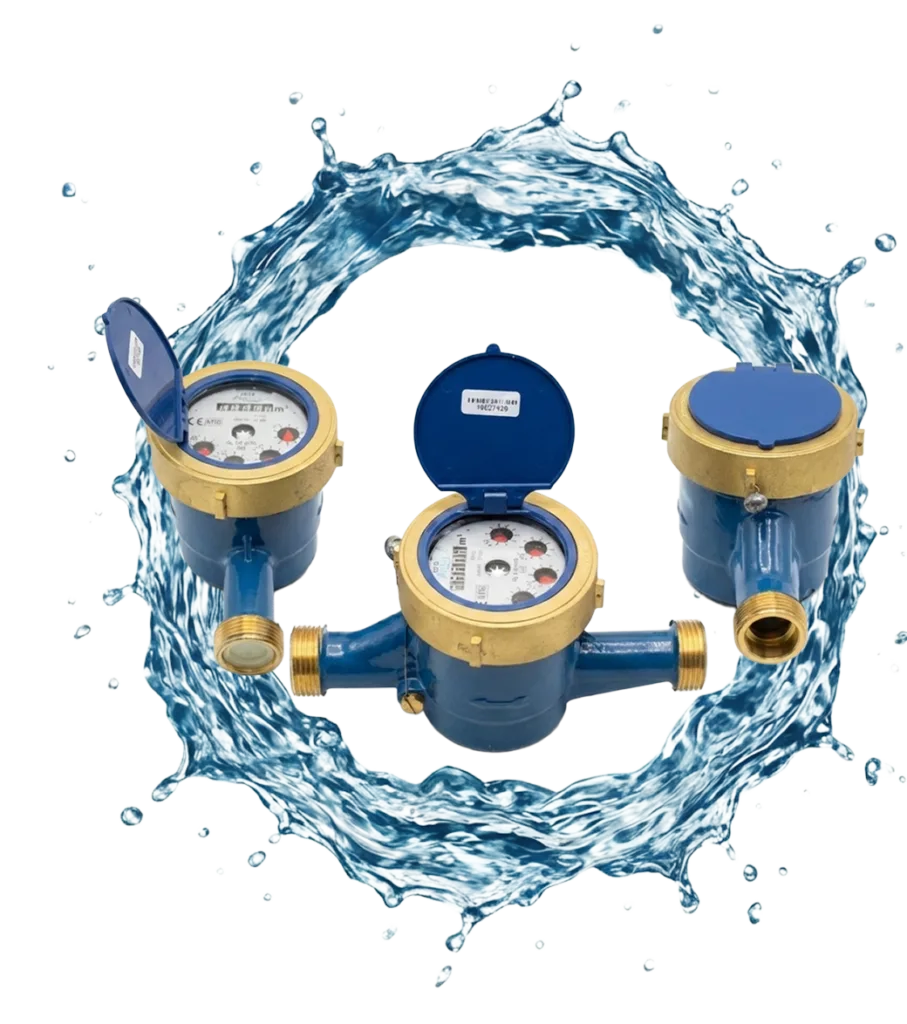

AYDER MJW-xx-E
Çok Hüzmeli Yaş tip Su Sayacı
Geniş ve dinamik ölçüm aralığı, R200
Ürünümüzün ISO 4064, OIML R49'a göre MID sertifikası mevcuttur.
Ürünlerimizin 2 yıl garantisi bulunmaktadır.
Pulse, Amr opsiyonları mevcuttur.
MJW-xx-AYS Islak Tip (Wet-Dial) Su Sayacı
En zorlu şebeke koşulları ve güvenlik riskleri için tasarlanan AYDER Serisi, suyun doğrudan mekanizma içinde dolaştığı Islak Tip (Wet-Dial) teknolojisine sahiptir. Manyetik aktarım içermeyen bu yapı, dışarıdan mıknatısla yapılan müdahalelere karşı %100 koruma sağlar. Standartların üzerindeki 16 Bar basınç dayanımı ve R160 hassasiyeti ile hem fiziksel hem de metrolojik olarak en güvenilir çözümü sunar.
Öne Çıkan Özellikler ve Avantajlar:
- %100 Manyetik Koruma (Anti-Tamper): Gösterge mekanizması doğrudan suyun hareketiyle çalışır (dişli aktarımı). Manyetik kuplaj kullanılmadığı için dışarıdan mıknatıs tutularak yapılan yavaşlatma veya durdurma girişimlerinden kesinlikle etkilenmez.
- MAP 16 Üstün Basınç Dayanımı: Standart 10 Bar’lık sayaçların aksine, AYDER serisi 16 Bar basınca dayanıklı güçlendirilmiş pirinç gövdeye sahiptir. Şebekedeki ani basınç yükselmelerine ve “Su Koçu” (Water Hammer) darbelerine karşı üstün direnç gösterir.
- Islak Tipte R160 Hassasiyet: Genellikle düşük hassasiyetle bilinen ıslak tip sayaçların aksine, bu seri R160 (Q3/Q1) oranına ulaşarak “C Sınıfı” performans sunar. Düşük debilerdeki kaçakları yakalayarak gelir kaybını önler.
- Su Altında Çalışma (IP68): İçi su dolu sayaç çukurlarında, rögarlarda veya aşırı nemli ortamlarda sorunsuz çalışır. Hermetik yapısı su basıncından etkilenmez.
- Mekanik Güvenilirlik: Basit ve sağlam “Çok Huzmeli” (Multi-Jet) yapısı sayesinde, partiküllü sularda dahi uzun ömürlü performans gösterir.
VERİ TABLOSU
Diameter mm | MJW-15-E | MJW-20-E | MJW-25-E | MJW-32-E | MJW-40-E | MJW-50-E |
DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
Overload Flowrate (Q4) | ≤ 3,125 | ≤ 5,00 | ≤ 7,875 | ≤ 12,5 | ≤ 20,0 | ≤ 31,3 |
Permanent Flowrate (Q3) | ≤ 2,50 | ≤ 4,00 | ≤ 6,30 | ≤ 10,0 | ≤ 16,0 | ≤ 25,0 |
Transitional Flowrate (Q2) | ≥ 0,025 | ≥ 0,04 | ≥ 0,0672 | ≥ 0,01 | ≥ 0,16 | ≥ 0,25 |
Minimum Flowrate (Q1) | ≥ 0,015625 | ≥ 0,025 | ≥ 0,042 | ≥ 0,0625 | ≥ 0,01 | ≥ 0,15625 |
Measuring Range (R) - (Q3/Q1) | ≤ 160 | |||||
Accuracy Class | 2 | |||||
Temperature Class (T) | T50 | |||||
Water Pressure Class (Bar) | MAP 16 | |||||
Horizontal Length (mm) | 110-190 | 160-190 | 160-260 | 200-300 | 270-300 | |
Pressure Loss Class (Bar) | ΔP 63 | |||||
Flow Profile Sensivity Class | U0 D0 | |||||
Orientation | H (Yatay) | |||||
Ölçüler
Size | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
L | 165 | 190 | 260 | 260 | 300 | 300 |
L1 | 259 | 294 | 380 | 384 | 431 | 448 |
D | G3/4 | G1B | G1(1/4)B | G1(1/2)B | G2B | G2(1/2)B |
d | R1/2 | R3/4 | R1 | R1(1/4) | R1(1/2) | R2 |
H | 107,5 | 107,5 | 117,5 | 117,5 | 141,5 | 177 |
